Как правило, ни одна перепланировка или капитальный ремонт не обходятся хотя бы без установки разеток и выключателей. При монтаже схемы эл/снабжения жилых помещений в основном используются двужильные провода, то есть подразумевается, что подаются лишь одна фаза и ноль. А в домах старой постройки – исключительно они. Разберемся, как происходит установка розеток и выключателей одновременно от одного двухжильного провода. Подразумевается, что схема электропроводки уже смонтирована. То есть осталось лишь произвести установку розеток и выключателей.

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Установка выключателей

Что касается выключателей, отмечают три варианта их установки:

1. Советский;
2. Евростандарт;
3. Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки выключателей имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку выключателей по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Установка розеток

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток, по которому установка розетко проихводится на высоте 30см от пола. Такое расположение розеток очень удобно. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу.

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно. Виды защиты IP электрические розетки бывают не защищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Противопоказания при установке розеток и выключателей

Категорически не рекомендуется установка розеток и выключателей в зоне повышенной влажности – в районе мойки и плиты, а также за встраиваемой бытовой техникой выдвижными ящиками, т.е. там, где к ним затруднен доступ. Следует учесть, что монтаж розетки производится на расстоянии не меньше 50 см от газовой трубы, системы водопроводных труб, батарей центрального отопления, электрической плиты, раковины. Перед тем как приступать к установке розеток и выключателей, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и выключателей на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Заземление в частном доме считается важной частью системы электроснабжения. Его монтируют с такими целями:

1. Защита обитателей дома от поражения электротоком (при касании прибора с нарушенной изоляцией электропроводки);
2. Корректная работа современных электрических устройств;
3. Безопасная эксплуатация газового оборудования;
4. Эффективная работа молниезащиты.

Фотографии  заземления в частном доме

• Заземлитель Заземлитель
• Треугольный контур заземлителя Треугольный контур заземлителя
• Соединение контура Соединение контура
• Канал для заземления Канал для заземления
• Стальная полоса для заземления Стальная полоса для заземления

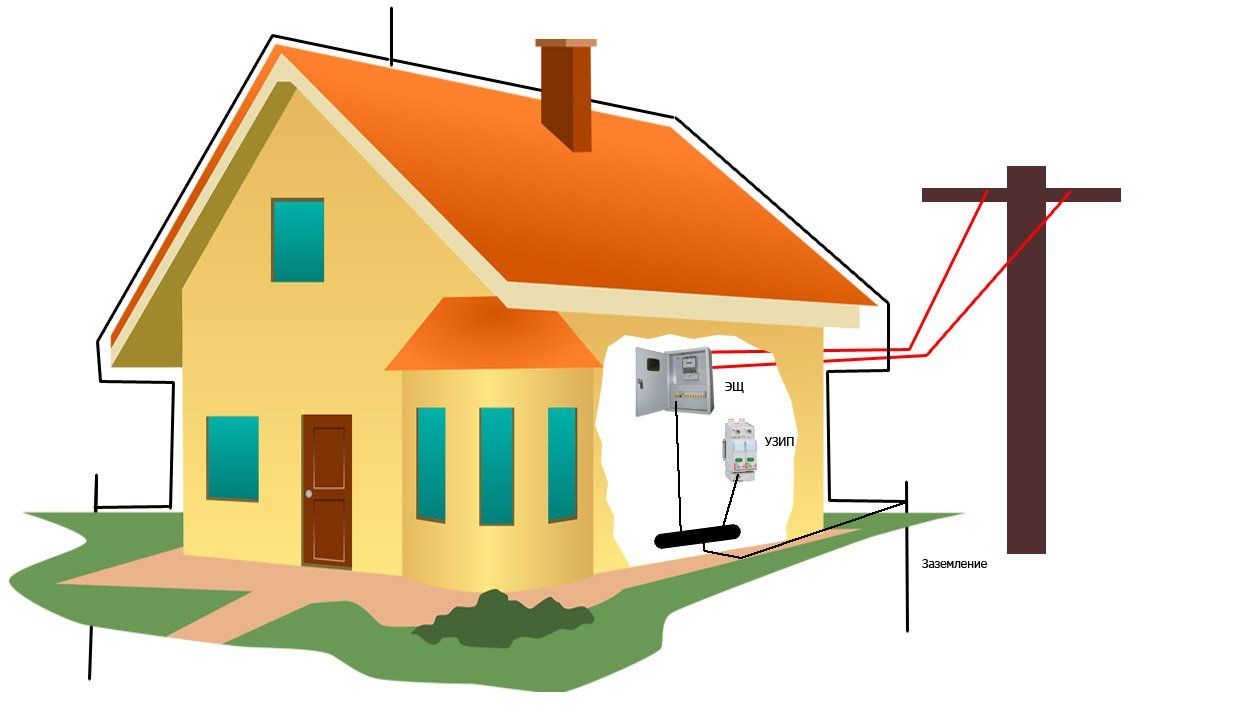

• Картинка Заземление Картинка Заземление
• Стальная полоса в канале Стальная полоса в канале
• Монтаж стальной полосы для заземления Монтаж стальной полосы для заземления
•

Принцип действия системы основан на элементарных законах физики, которые говорят, что электрический ток всегда движется в сторону наименьшего сопротивления.
При повреждении изоляции прибора ток выходит (замыкается) на корпус. Такая ситуация чревата сбоями в функционировании и поломкой, не говоря об опасности для человека получить чувствительный разряд, случайно дотронувшись рукой до поверхности.

Среди различных возможностей сделать жилье безопасным, особое место занимает заземление в частном доме: схема электросети любого современного дома не будет утверждена, если в ней не будет предусмотрено подключения к заземляющему контуру.

Проводить заземление в частном доме требуется при выполнении монтажа новой или реконструкции старой электропроводки, чтобы создать все условия для электробезопасности. Проведение монтажа заземления не составит особых затруднений в частном доме, по сравнению с проведением монтажа заземления в многоэтажных домах.

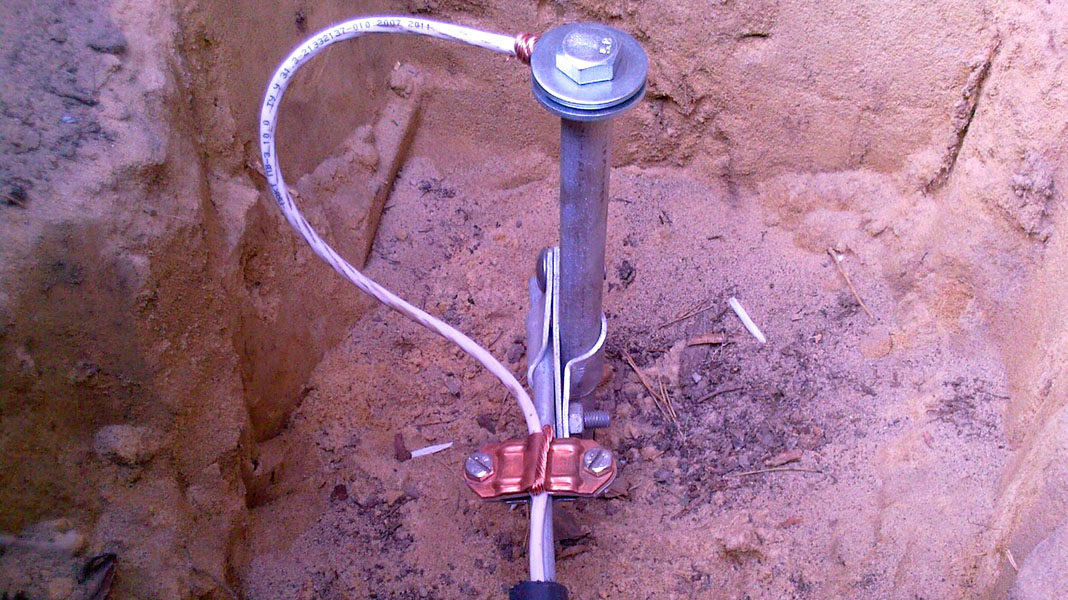

В частном доме контур заземления состоит из вертикальных заземлителей, вбитых в почву и соединяющихся между собой горизонтальными заземлителями, а также заземляющего проводника, соединяющего с электрощитом контур заземления.

Естественное заземление в частном доме

Естественными заземлителями в частном доме могут служить любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземного водопровода, металлические (кроме алюминиевых) оболочки бронированных кабелей проложенных в земле, железобетонные конструкции фундамента.

Естественное заземление в частном доме не делают специально, а применяют то, что есть под рукой. Для того чтобы использоваться металлические конструкции в роли заземлителей, они должны полностью соответствовать требованиям, предъявляемым правилами для электроустановок.

Естественное заземление в частном доме можно сочетать с искусственным. Такая схема применяется, когда требуется отвести большие токи. Искусственный заземлитель будет направлять ток к естественному, по которому он уйдет в грунт.

Естественные контуры в заземлении в частном доме применяются достаточно часто без искусственных, сами по себе. Благодаря такому подходу обеспечивается не только безопасная работа, но и происходит значительная экономия материалов, расходуемых на обустройство заземляющего контура.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

1. переделать систему TN-C на систему заземления TN-C-S;
2. произвести подключение дома к контуру заземления по системе ТТ.

Защитное и рабочее заземления в частном доме

Защитное заземление в частном доме спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии. Рабочее заземление в частном доме при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление в частном доме применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из бытовой техники полезно все же заземлить наглухо: Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться». Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.
